Sonda de feix d'angle de canvi ràpid per a la inspecció per ultrasons

Quan s'utilitza amb falques intercanviables, la sonda d'un sol cristall desmuntable transmet ones refractades (ones de cisalla o ones longitudinals) al component. Aquesta configuració s'utilitza habitualment per a proves d'integritat de soldadura. Aquest disseny permet una exploració fàcil davant i posterior i millora l'eficiència de detecció prop de la superfície.

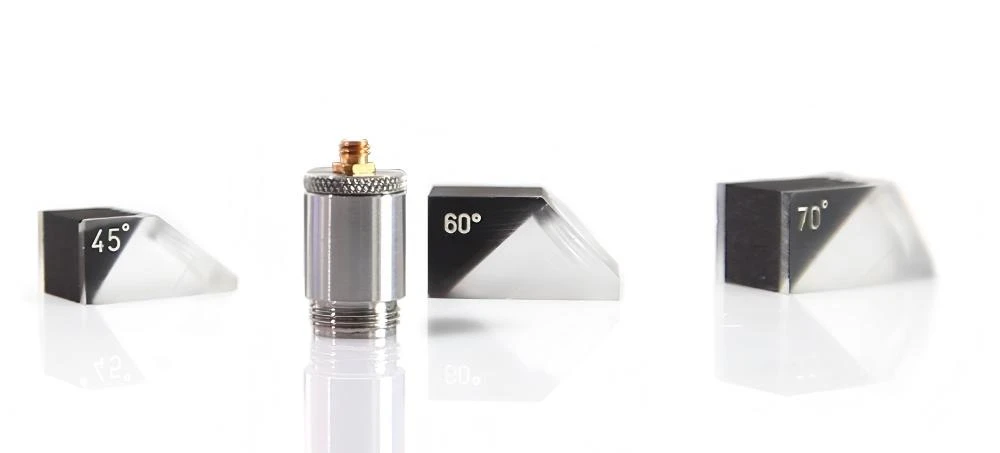

La sonda desmuntable consta d'una sonda i una falca, que es poden separar com a components separats. Mitjançant l'ús del principi de refracció, la conversió de mode es produeix a la interfície entre dos mitjans, generant ones transversals o longitudinals refractades a la peça de prova. En una inspecció típica, el feix de so es propaga cap avall amb l'angle generat a la superfície inferior de la peça de treball i després es reflecteix cap amunt amb el mateix angle. En moure la sonda cap endavant i cap enrere, el feix de so pot escanejar tota l'alçada de la soldadura. Aquesta acció d'escaneig pot inspeccionar tot el volum de soldadura i detectar discontinuïtats al llarg de la línia de fusió i dins del volum de soldadura.

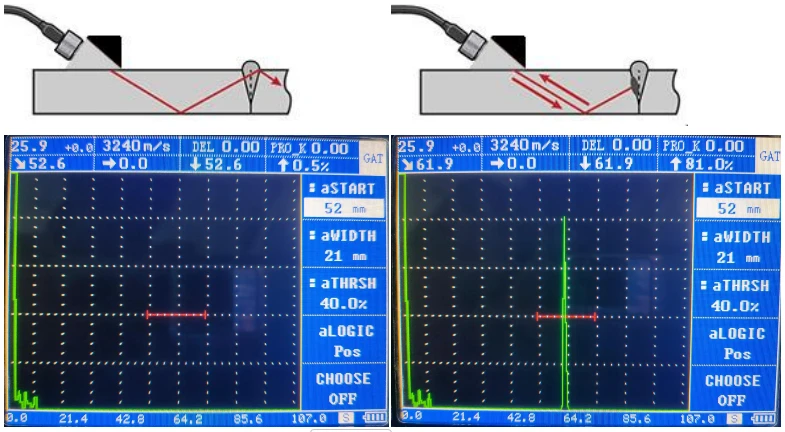

A l'exemple següent, el feix de so passa per una soldadura qualificada sense reflectir-se, de manera que no hi haurà cap indicació de defecte a la pantalla. En altres imatges, la discontinuïtat a l'àrea de soldadura pot provocar un fort reflex del feix de so i l'àrea del defecte es ressalta amb una quadrícula vermella.

1. Adoptar un cargol de disseny amb una carcassa d'acer inoxidable 304.
2. Excel·lent rendiment de relació senyal-a-soroll combinat amb una resistència al desgast excepcional.
3. El bloc de falca es pot substituir per aconseguir la màxima funcionalitat i allargar la seva vida útil.
4. Els usuaris poden personalitzar les falques segons sigui necessari per aconseguir qualsevol angle de refracció dins del rang teòric d'ultrasons.
5. El disseny de la superfície garanteix un acoblament òptim amb la superfície de la peça.
6. Suport als informes de proves ASTM

• Detecció i dimensionament de defectes
• Inspecció general de soldadura, incloses peces petites i primes

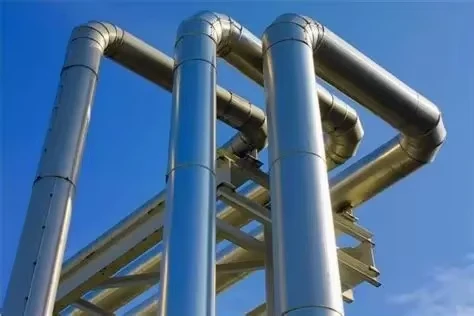

• Tubs, recipients a pressió, dipòsits d'emmagatzematge, pales de turbines
• Eixos, forjats i peces de fosa
• Prova de vincles
• Rodes i rails de ferrocarril
