Mòdul transmissor i receptor d'ultrasons

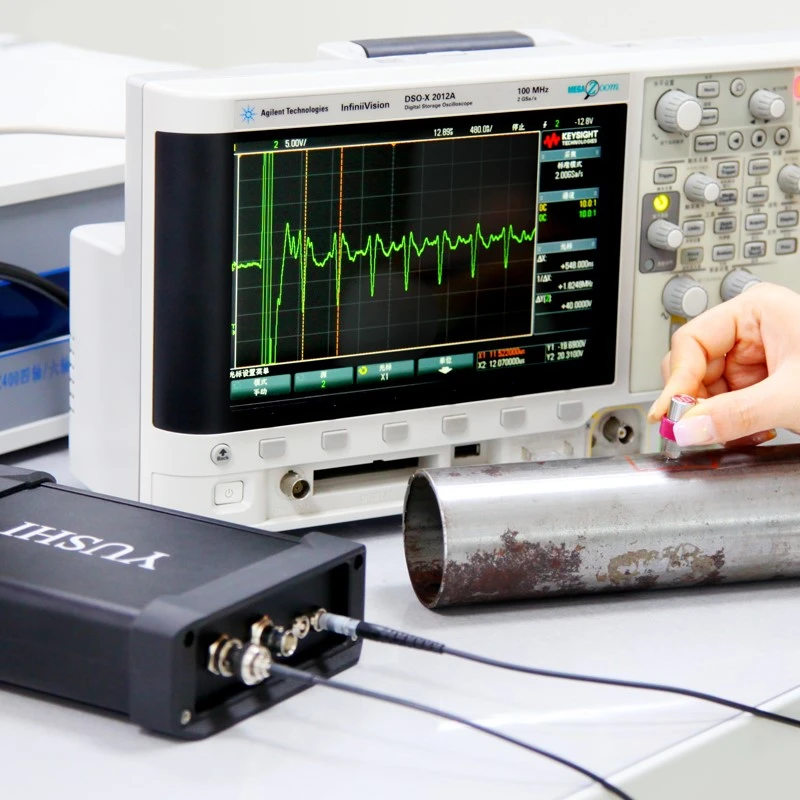

És crucial per a la validació i desenvolupament de la sonda. Mitjançant l'anàlisi del senyal d'eco del bloc de referència (utilitzant la funció FFT de l'oscil·loscopi), els investigadors poden determinar amb precisió la freqüència central, l'amplada de banda i la distribució espectral de la sonda.

Això ajuda amb la validació del rendiment, el seguiment de la degradació i l'avaluació de dissenys de sensors personalitzats o nous.

Aquest sistema és capaç de dur a terme investigacions de materials bàsics mitjançant mètodes ultrasònics.

Mesura de la velocitat del so: utilitzant un material de gruix conegut, la velocitat del so del material es calcula mesurant la diferència de temps entre dos ecos inferiors consecutius, per tal d'avaluar les propietats mecàniques del material.

Va proporcionar una plataforma fiable per al desenvolupament de tecnologia de proves no-destructives.

• Anàlisi de defectes: en mode d'eco de pols, el sistema ajuda a identificar i caracteritzar els defectes interns (esquerdes, buits) interpretant les propietats dels senyals reflectits.
• Mesura de precisió del gruix: per a materials amb velocitat del so coneguda, el gruix s'obté amb precisió a partir de l'interval de temps entre diversos ecos de la paret posterior (gruix=(v * Δ t)/2), que es pot utilitzar per a l'avaluació de la corrosió i la mesura de la capa.
