Introducció general

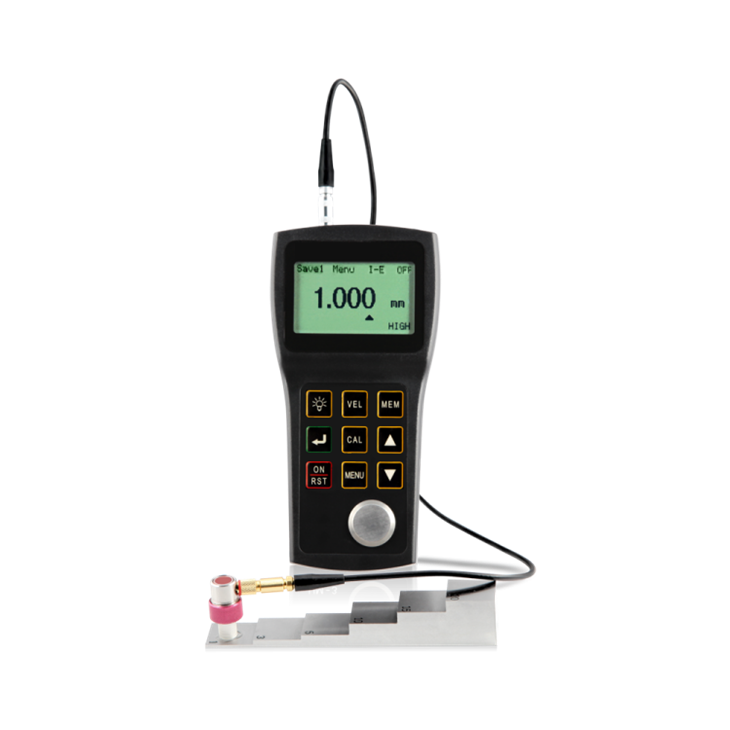

El Yushi UM {{0}} Ultrasonic Gruix de gruix és un dispositiu de mesura de gruix ultrasònic d'alta precisió. Adopta una única sonda de retard de cristall, que utilitza diversos ecos per millorar la precisió. La resolució pot arribar a 0. 001mm i el límit inferior de mesura pot arribar a 0,03 mm.
Quines són les característiques especials de UM -3?
1. Logger de dades: fins a 500 lectures es poden dividir en 5 fitxers per emmagatzemar i mesurar fàcilment
Alarma de restricció de 2.
3. Mode de captura: Agafeu el valor mínim durant la mesura. Recolzant unitats de gruix de mm i polzada.
4.Can emmagatzemar la velocitat del so de 5 materials diferents. Backlight: aporta comoditat a la nit treballant.
5. Funció d'avís de tensió.
6. Apagament automàtic: si no hi ha cap funcionament en 5 minuts, l'instrument s'apagarà automàticament.
7. Identificació de l'estat d'obtenció: l'estabilitat de l'acoblament pot ser conscient de la marca d'acoblament.
8. Emmagatzematge de Velocitat: es poden guardar totalment les velocitats de 5 materials diferents.
Els avantatges de Yushi Um -3
1. El límit de mesura més baix és 0. 3mm;
2.Abs Dissenyat, disseny ergonòmic;
3. Resistència a la corrosió
4. resistent a la gatigua
5. Nou Finestra de vidre temperat
6. Sonda un element únic estàndard
Quines són les aplicacions de UM -3?
1. porta de gabinet de metall
2. Mesura de gruix de la porta de seguretat a prova de focalització
3. Mesura de gruix de peses
4. Mesura de gruix de material ferrós
Passos de mesura
1. Preparació de l'aratge
Després de connectar el connector de la sonda al calibre i pressionar, hi haurà dos bits i la pantalla s’il·lumina.
2. Configuració de Velocitat
El calibre de gruix ultrasònic UM -3 té 5 velocitats diferents es poden emmagatzemar al calibre. Si la pantalla actual no és la velocitat, premeu Vel per introduir l’estat de la velocitat, la velocitat del fitxer d’emmagatzematge de velocitat actual es mostrarà i cada vegada que premeu Vel, les 5 velocitats canviaran al seu torn.
3. Mesura de la velocitat
Amb la velocitat del material desconegut, cal la calibració de la velocitat.
Prepareu un bloc de prova amb el mateix material que l'objecte que s'ha de provar, i després utilitzeu el calibre per mesurar el gruix del bloc de prova.
Mesureu el bloc de prova i, a continuació, la pantalla mostra el valor de gruix mesurat
Premeu VEL i ajusteu el valor de gruix fins que el valor sigui exacte com el valor de gruix conegut del bloc de proves. La velocitat mostrada és la de l'objecte de prova.
La velocitat s’emmagatzemarà automàticament a la unitat de velocitat actual.
Especificació del model
- Tipus de visualització: 128*64 pantalla LCD de la matriu dot-matrix
- Principi de funcionament: mode IE amb sonda retardada d’un sol cristall; Mode EE amb sonda retardada de cristall únic
- Range de mesura: 1,5 mm a 2 0 mm en mode IE; De 0,3 mm a 10 mm en mode EE
- Error d’indicació: mode EE: ± 0. 0 1 h inferior o igual a 3mm, ± 0. 05 3 ＜ H ＜ 1 0 mm; ie mode: ± 0,05 h menys que o igual a 10mm, ± (0,5%h {{{{13}. H superior o igual a 10mm; h: gruix del material mesurat
- Resolució: H ＜ 1 0 mm: 0. 0 0 1mm/{{1 0}}. 0 1mm/0}. polzada: 0,0001,0.001,0,01
- Unitats: polzada o mil·límetre
- Velocitat d'actualització: 4Hz
- Material Velocity Range: 1 0 0 0 ~ 9999m/s (0,0394 a 0,3937in/us)
- Funció de memòria: 5 matrius es divideixen en els valors de la botiga 500
- Comprovació del valor mínim: mou la sonda per la superfície del material de prova, el calibre és capaç de trobar el punt més prim automàticament.
- Funció d'advertència: si el valor mesurat supera el límit de gruix pre-establert, s'iniciarà el to d'avís.
- Idiomes: anglès i xinès
- Port de comunicació: port USB o Serial Rs 232 Port
- Programari d'aplicacions: programari UMVIEW per a la transmissió, emmagatzematge, anàlisi i edició de documents (opcional)
- Requisits de potència: dues bateries alcalines AA 1.5V
- Temps de funcionament: fins a 200 hores amb bateries alcalines
- Temperatura de funcionament: 0 ~ 40 graus
- Mida: 149mm*73mm*32mm
- Pes: 160g incloses les bateries

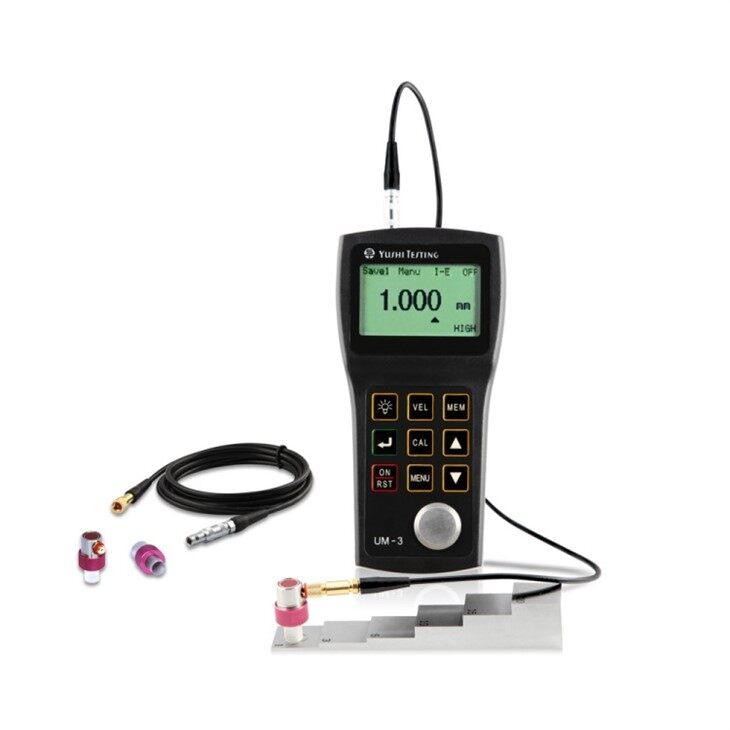

Configuració estàndard
UM -3 Gauge de gruix
La sonda i el cable de la sonda de la línia de retard d’un element d’un sol element
Casa de transport
Dues bateries Aaalkaline de 1.5V
Ampolla de cooplant
Manual de funcionament
Certificació de qualitat
Llista d'embalatges
Targeta d’assegurança
Configuració opcional
● Sonda de la línia de retard d'un element
● Cable de sonda
● Bloc retardat
● Bloc estàndard
● Beina de goma
● Programari i cable de transmissió de dades
● Model sense marca especial.
