Introducció general

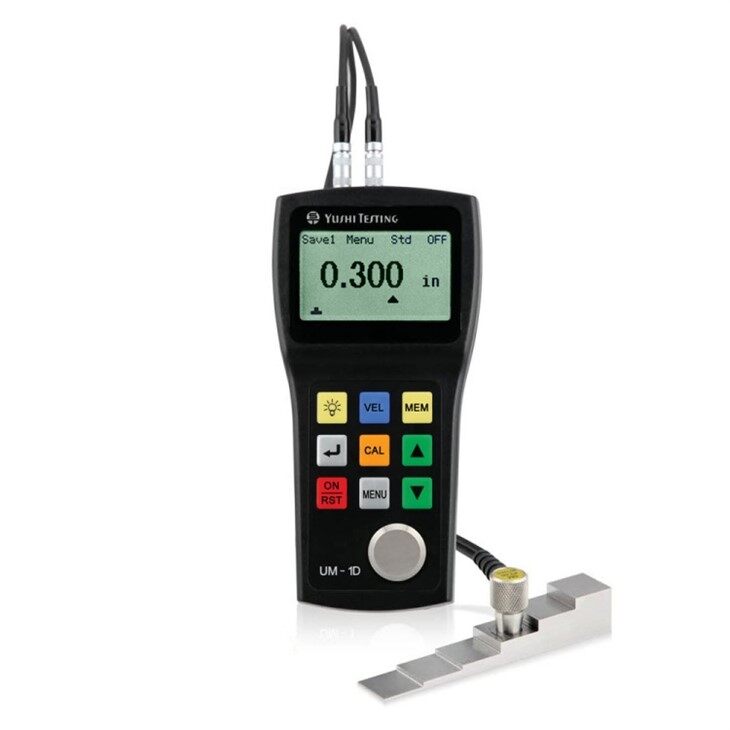

Els mesuradors de gruix ultrasònic NDT de la sèrie UM-1 són indicadors de gruix de paret UT d'alta precisió que utilitzen sondes de doble cristall, carcassa d'enginyeria ABS i tenen una gran precisió. Es poden aplicar a la mesura de diversos escenaris, com ara el gruix de diverses canonades metàl·liques, plaques, canonades d'alta temperatura, plàstics, canonades de PVC, vidre i altres materials, així com el gruix de la paret dels recipients a pressió del instal·lacions de fabricació sobre el seu gruix a causa de la pèrdua després de la corrosió.
Quines són les característiques especials de la sèrie UM-1?
- Funció de recobriment a través (només per a UM-1D)
- Modificació d'errors sistemàtics utilitzant el bloc estàndard de 4 mm a l'instrument
- Registrador de dades: es poden dividir fins a 500 lectures en 5 fitxers de materials diferents per emmagatzemar i gestionar fàcilment
- Alarma de restricció de gruix: establiu els límits de gruix i el valor fora dels límits farà que soni l'alarma.
- Exploració del valor mínim (mode de captura MIN): captura el valor mínim durant la mesura.
- 2-calibració de punts: mesura de superfície de corba o una altra aplicació especial amb una alta precisió. unitats de gruix de mm i polzades. es poden emmagatzemar diferents velocitats. El valor de calibratge es pot emmagatzemar automàticament sense pèrdua després d'apagar l'indicador.
- Funció d'avís de baixa tensió.
- Llum de fons: aporta comoditat al treball nocturn.
- Eliminar: es poden suprimir les dades escèptiques del fitxer o tot el fitxer, de manera que es poden emmagatzemar dades noves.
- Apagat automàtic: cinc minuts sense funcionar.
- Idioma: anglès i xinès.
- Identificació de l'estat de l'acoblament: l'estabilitat de l'acoblament es pot conèixer amb la marca d'acoblament.
Paràmetre de l'instrument
|
UM-1 |
UM-1D |
|
|
Tipus de visualització |
Pantalla LCD de matriu de punts 128 * 64 amb retroil·luminació EL |
|
|
Principi de funcionament |
PE (eco-pols), EE (eco-eco) amb sondes de doble cristall (només UM-1D) |
|
|
Interval de mesura En mode estàndard |
0.8 mm a 300 mm, segons el material i les sondes |
|
|
Interval de mesura En mode de recobriment |
3 mm-20mm amb sonda PT-08 (només UM-1D) |
|
|
Límits de mesura del tub |
Φ20mm × 3,0 mm (sonda PT-08) Φ15mm×2.0mm (sonda PT{-06) L'error de mesura és de fins a ±0,1 mm |
|
|
Error de mesura |
Límit inferior a 10mm:±0,1mm 10mm al límit superior:±(1%H{+0,1)mm Nota: H és el gruix real del material de prova |
|
|
Repetibilitat |
0,1 mm |
|
|
Resolució de visualització |
{{0}},1 mm, 0,001 polzades |
|
|
Unitats |
Polzada o mil·límetre |
|
|
Mètode de calibratge |
Calibració zero, calibratge de dos punts |
|
|
Correcció V-Path |
Automàtic |
|
|
Taxa d'actualització |
4 Hz |
|
|
Interval de velocitat del material |
{{0}}m/s(0.0394to0.3937in/us) |
|
|
Comprovació del valor mínim |
Mou la sonda al llarg de la superfície del material de prova, el calibre pot trobar automàticament el punt més prim |
|
|
Funció d'avís |
Hi haurà un so d'alarma si el valor mesurat supera el límit de gruix preestablert. |
|
|
Programari d'aplicació |
Programari UmView per a la transmissió, emmagatzematge, anàlisi i edició de documents |
|
|
Interval de velocitat |
Es poden emmagatzemar totalment velocitats de 5 materials diferents |
|
|
Apagat de l'instrument |
AUTO OFF després de 5 minuts d'inactivitat |
|
|
Temperatura de funcionament |
-10 grau a +50 grau , -20 grau en requisits especials |
|
|
Mida |
149 mm * 73 mm * 32 mm |
|
|
Pes |
210 g amb piles |
|

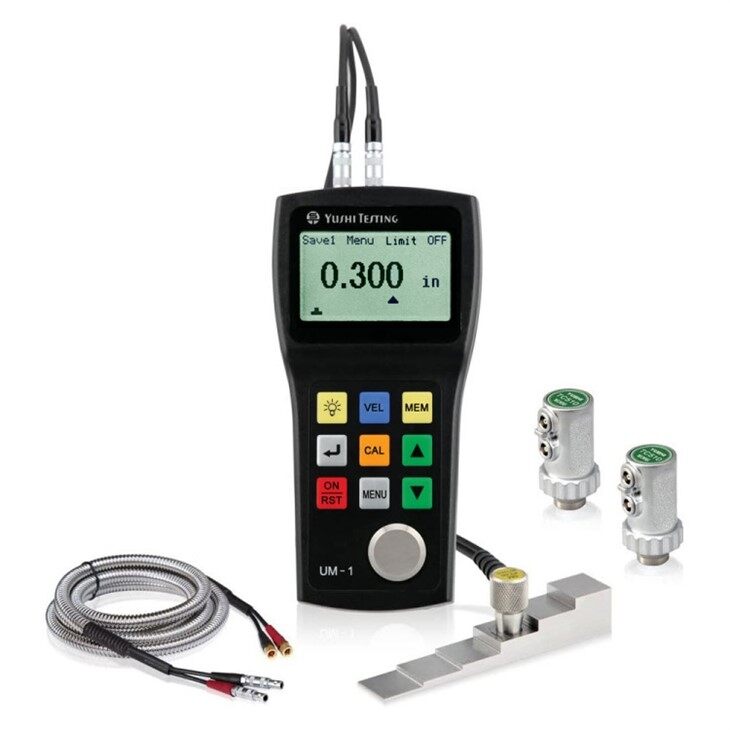

Configuració estàndard
- Calibre de gruix de la sèrie UM
- Sonda estàndard
- Maleta de transport
- Dues piles alcalines AA de 1,5 V (el transport aeri està prohibit)
- Acoblament (el transport aeri està prohibit)
- Manual d'operació
- Certificació de qualitat
- Llista d'embalatge
- Targeta de garantia
Configuració opcional
- Sonda d'alta temperatura
- Sonda de Castiron
- Sonda de tub petit
- Sonda amb la punta dels dits
- Bloc de calibratge de pas
- Programari d'aplicació
- Cable de transmissió de dades
- Funda de goma
- Acoblament
Servei postvenda
Els clients poden gaudir dels següents serveis:
- El període de garantia és d'UN any després de la compra i el mesurador es mantindria en qualsevol moment per sempre. (El desgast de la sonda no està en el rang de l'assegurança de fixació)
- Durant el període de garantia, les avaries provocades pels problemes de qualitat del mateix mesurador poden ser solucionades per la nostra empresa gratuïtament amb la teva targeta de garantia.
