Anàlisi de paràmetres de gruix ultrasònic
------- Aplicació del medidor de gruix per ultrasons -------
El mesurador de gruix per ultrasons és un dispositiu de prova no-destructiu que utilitza el principi de la reflexió del pols ultrasònic per mesurar el gruix de materials (com ara metalls, plàstics, ceràmica, etc.). Aquesta tecnologia no només s'utilitza àmpliament en indústries pesants com ara petroli, química, energia elèctrica, construcció naval, aeroespacial, etc., sinó que també mostra el seu valor insubstituïble en molts aspectes com la fabricació d'automòbils, l'enginyeria de la construcció, la investigació científica i l'ensenyament. Tant si es tracta de provar el gruix de la paret dels recipients a pressió, avaluar el grau de corrosió de la canonada o controlar l'envelliment dels materials estructurals, els mesuradors de gruix d'ultrasons poden proporcionar un suport de dades oportuns i precisos per ajudar el personal a descobrir els possibles perills de seguretat de manera oportuna i prevenir accidents.
Quan s'utilitza el mesurador de gruix ultrasònic, és important establir els paràmetres segons les necessitats reals de l'aplicació per garantir la precisió i l'eficiència de la mesura. Entre els diferents paràmetres d'un mesurador de gruix ultrasònic, la freqüència de la sonda, la resolució i la taxa d'actualització són els factors clau que afecten el seu rendiment i precisió. L'article següent analitzarà aquests tres paràmetres en detall per ajudar-vos a comprendre i utilitzar millor els mesuradors de gruix ultrasònics.
Freqüència de la sonda
Resolució
Taxa d'actualització
Freqüència de la sonda i resolució i taxa d'actualització
Sonda d'alta freqüència i sonda de baixa freqüència
La freqüència de la sonda és la freqüència nominal marcada a la sonda, es refereix a la freqüència de l'ona ultrasònica emesa per la sonda, que està relacionada amb el material i el gruix del xip piezoelèctric. L'elecció de la freqüència de la sonda afecta directament la penetració de les ones ultrasòniques i la precisió de la mesura. Les sondes de diferents freqüències són adequades per a diferents proves. En termes generals, com més gran sigui la freqüència de la sonda, més alta serà la precisió de la mesura, però més feble serà la penetració; com més baixa sigui la freqüència, més forta serà la penetració, però menor serà la precisió de mesura.
- Sonda d'alta freqüència:

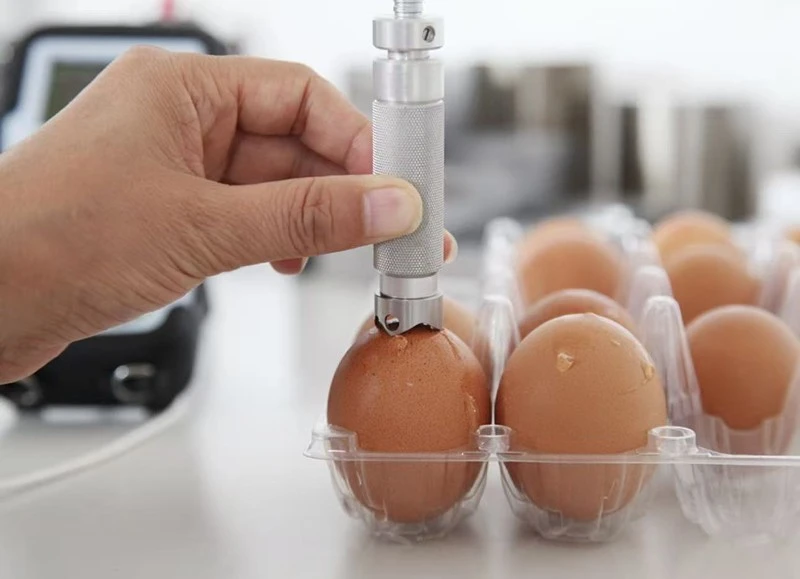

Adequat per mesurar materials petits i de parets fines-o mostres amb superfícies de contacte petites. Per exemple, una sonda de línia de retard de 20 MHz té un diàmetre petit i pot mesurar el gruix d'una ampolla de plàstic amb una petita superfície de contacte.
- Sonda de baixa freqüència:

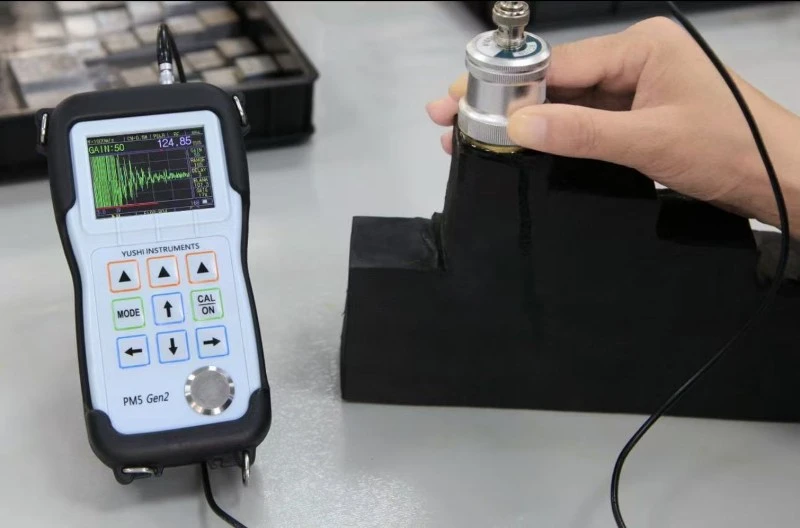

Adequat per mesurar superfícies rugoses o materials més gruixuts. Per exemple, la sonda de contacte de 0,5 MHz té un diàmetre més gran i una penetració més forta, pot mesurar el gruix del cautxú.
Resolució
La resolució és un paràmetre important del mesurador de gruix ultrasònic, que determina la precisió dels resultats de la mesura. Com més alta sigui la resolució, més precisos són els resultats de la mesura. Els mesuradors de gruix d'alta resolució proporcionen resultats de prova més precisos i poden capturar canvis de gruix més subtils.

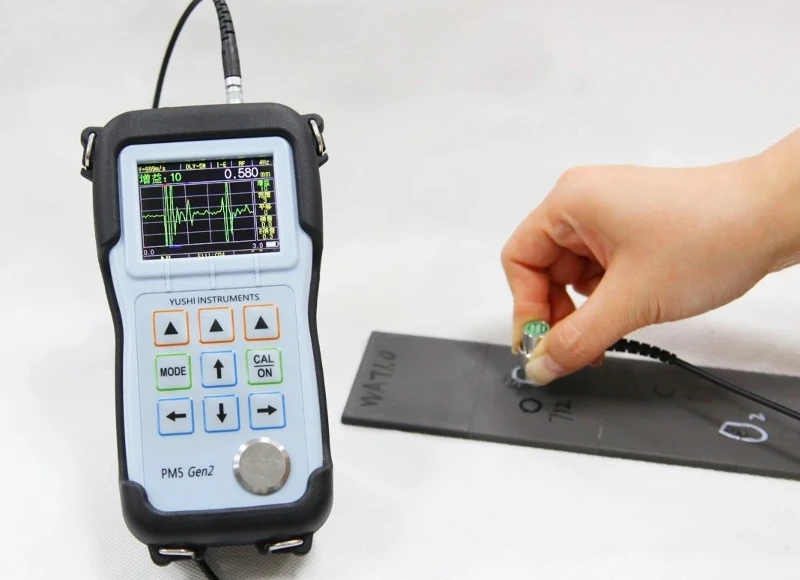

La resolució del mesurador de gruix ultrasònic YUSHI PM5 Gen3 pot arribar als 0,0001 mm. Per mesurar-alta precisió, s'ha de seleccionar la resolució de X.XXXX.
Taxa d'actualització
La taxa d'actualització, també coneguda com a taxa d'actualització de mesura, és un altre paràmetre important del mesurador de gruix ultrasònic, que determina la velocitat de mesura. Una taxa d'actualització més alta significa una mesura més ràpida i pot reflectir els canvis de gruix de l'objecte mesurat més oportunament, és molt important per a mesuraments dinàmics o aplicacions que requereixen un seguiment continu.
El mesurador de gruix ultrasònic YUSHI PM5 Gen3 proporciona una taxa d'actualització de mesura opcional de 4 Hz, 8 Hz i 16 Hz. Els usuaris poden triar la taxa d'actualització adequada segons les necessitats reals. Quan es requereix una exploració ràpida, es pot seleccionar una taxa d'actualització més alta per millorar l'eficiència de la mesura.
Conclusió
En resum, la resolució, la freqüència de la sonda i la velocitat d'actualització són els paràmetres clau del mesurador de gruix ultrasònic, que conjuntament determinen el rendiment i l'aplicabilitat del mesurador de gruix. La freqüència de la sonda afecta la penetració i la resolució, la resolució afecta la precisió de la mesura i la velocitat d'actualització afecta la mesura-en temps real. Quan s'utilitza un mesurador de gruix ultrasònic, aquests paràmetres s'han de tenir en compte en funció dels requisits específics de l'aplicació.
