Solució d'assaig no destructiu d'alta-precisió per mesurar el gruix de les ranures de les canonades de combustible de plàstic d'automòbils

La seguretat, la fiabilitat i el rendiment ambiental d'un sistema de combustible d'automòbil depenen fonamentalment de l'estabilitat del seu component de connexió clau-el tub d'ompliment de combustible de plàstic. Com a "canal" per al lliurament de combustible, la canonada de combustible de plàstic ha de complir estrictament les especificacions de disseny pel que fa al gruix de la paret. Si el gruix és massa prim, pot ser que la canonada no tingui prou resistència i sigui propensa a fuites sota la pressió del combustible o la vibració, la qual cosa comporta riscos per a la seguretat. Per contra, si la paret és massa gruixuda, augmentarà el pes global del vehicle i el cost de fabricació, i fins i tot pot afectar la compatibilitat del muntatge. Per tant, mesurar amb precisió el gruix i l'estructura interna (com ara les condicions multi-capes) de les canonades de combustible de plàstic és un pas crític per garantir la qualitat dels components de l'automòbil.

Recentment, un fabricant de peces d'automòbil ens va encarregar la realització de proves a les seves mostres de tubs de farciment de combustible de plàstic. L'objectiu principal era avaluar si el gruix de la paret compleix les especificacions de disseny i verificar si existeixen defectes de delaminació entre les capes superior i inferior als llocs inspeccionats.

Àmbit de mesura:
La mesura del gruix ha de cobrir les superfícies corbes exteriors i les zones de ranura de la canonada de combustible de plàstic, alhora que detecta qualsevol possible delaminació dins de l'estructura de doble-capa.

Requisit de precisió:
L'error de mesura permès ha de ser inferior o igual a ±0,03 mm, cosa que supera significativament la precisió de les proves convencionals de materials no metàl·lics i, per tant, requereix una solució especialitzada.

Mètode de prova:
Tot el procés ha de ser no destructiu per evitar danyar l'estructura de la mostra, assegurant que les mostres segueixen sent reutilitzables o adequades per a finalitats d'arxiu després de la prova.

Atenuació del material:
El PP (polipropilè) és un material amb una alta atenuació ultrasònica, que debilita la transmissió del senyal i la recepció d'eco.

Dificultat d'acoblament de superfícies corbes:
La superfície de l'arc exterior de la canonada de combustible té un gran rang de curvatura (diàmetre 10-20 mm), cosa que dificulta que la sonda aconsegueixi un acoblament consistent.

Espai limitat a Grooves:
L'amplada de contacte de la zona de la ranura és de només 2-5 mm, amb una profunditat de 6 mm. La geometria estreta impedeix la col·locació estable de la sonda i resulta fàcilment en zones cegues ultrasòniques, cosa que dificulta la captura de senyals de la interfície inferior de la ranura.

En resposta a les característiques de la peça i als reptes de prova associats, hem desenvolupat una solució personalitzada basada en"adaptació de la sonda per a diferents àrees + mètodes d'acoblament diferenciats".Això garanteix que la precisió de mesura compleix els estàndards requerits a totes les regions del component.

Superfície exterior corba:
Mesurada amb amètode de contacte combinat amb una sonda de -diàmetre petit.

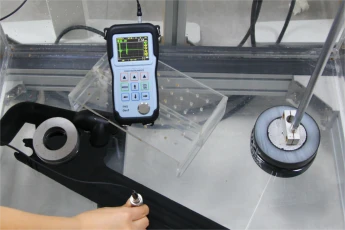

Rendiment (com es mostra a continuació):
L'error de repetibilitat de la mesura és inferior o igual a ±0,025 mm, complint el requisit de precisió de ±0,03 mm. El funcionament és eficient i fàcil d'utilitzar-, només prenent cada punt de mesura3-5 segons.

Àrea de ranura:
Mesurada amb unsonda de tipus-immersió.

Per abordar fonamentalment les dificultats d'acoblament i les zones cegues, aSonda ultrasònica d'immersió focalitzadas'utilitza. Això permet que l'energia ultrasònica es concentri amb precisió a l'àrea objectiu dins de la ranura, assegurant una detecció precisa.

Instrument utilitzat
El mesurador de gruix ultrasònic PM5 Gen3 de Yushi Instrument va ser seleccionat per a aquest projecte de prova. La seva adaptabilitat multi-mode i el seu fort disseny anti-interferències serveixen com a base bàsica per aconseguir mesures d'alta-precisió.

Avantatges clau de l'instrument:

Canvi de mesura multi-mode:
L'instrument permet canviar sense problemes entre ellscontacteiimmersiómodes, que permeten inspeccions tant de superfícies corbes exteriors com de solcs sense substituir el dispositiu, millorant significativament l'eficiència operativa.
A més, la funció d'ajust dinàmic del guany compensa automàticament l'atenuació del senyal, assegurant que fins i tot els ecos febles es detectin amb precisió.

Adaptabilitat àmplia d'aplicacions:
Més enllà de les canonades de farciment de combustible de plàstic d'automòbils, l'instrument també es pot aplicar a la mesura del gruixcanonades de plàstic, components de materials compostos i contenidors no-metàl·lics, que ofereix una solució integrada de proves no destructives per a indústries com araautomoció, productes químics i electrodomèstics.

Mitjançant la implementació delsolució personalitzada de sondes de -diàmetre petit per a superfícies corbesiSondes d'immersió enfocades per superar zones cegues de solc, combinat amb el suport tècnic de laYushiInstrumentIndicador de gruix per ultrasons PM5 Gen3, ho hem aconseguit amb èxitproves no destructives{0}}d'alta precisiótant de les superfícies corbes exteriors com de les zones de ranura de les canonades d'ompliment de combustible de plàstic PP d'automòbils.

Aquesta solució no només aborda els reptes de mesura de components no-metallics amb geometries complexes (superfícies corbes i solcs estrets), sinó que també ofereix als fabricants de peces d'automòbils unamètode de control de qualitat fiable, ajudant-losmitigar els riscos de seguretat del sistema de combustible a l'origeni assegurant laseguretat i rendiment ambiental de l'operació del vehicle.
